Compact  1967-82


MCB models: Compact, Golden Champ and 50cs.






På denna sida finner du modellerna:




1247 1248 1240 1250 och 1250-1








1249 1252 1255 1203

----------------------------------------------------------------------------------------------------

COMPACT Sensationsmopeden 1967-82
i kronologiskordning

----------------------------------------------------------------------------------------------------

TEKNISK DATA Compact 1240 och 1248



Ram: Centralrörs ram Effekt: 1hk vid 3600 v/minut
Framgaffel: Teleskop Magnet: Bosch 15+3+5
Bakgaffel: Swingarm Förtändning: 1,5-2 mm
Fälgar: Förkromat stål Brytaravstånd: 0,3-0,4 mm
Skärmar:  Djupa rostfria Abrissavstånd: 7-11 mm
Däck: 20x2,50 Tändstift: Bosch W175T1, NGK B5HS
Nav: Fullbroms nav Elektrodavstånd: 0,5 mm
Tank: Inbyggd i ramen 2,6 l Förgasare: Bing 1/8,5
Belysning Fram: 6 V 15/15 W Huvudmunstycke: 56
Belysning baklykta: 6 V 3 W Nålmunstycke: 2,8
Motor: Sachs 1 cyl 2takt Nålläge: 3
Cylinderdiameter: 38mm Växellåda: 2 växlad handreglage
Slaglängd: 42mm Koppling: Flerskivig i oljebad
Cylindervolym: 47cc Utväxling: 1:an 10,8:1, 2:an 6,87:1
Kompression: 8:1 Utgående drev: 12 tänder

Nav gällande alla Compactmodeller 1967-71: Grimeca nav, 1972: Leleu nav.

Nav modell 1252 tillverkade 1976 och framåt.
Framnav Leleu 80mm i diameter Monterades fr.o.m tillv.nr: 207165
Framnav Leleu 100mm i diameter Monterades fr.o.m tillv.nr: 749236



----------------------------------------------------------------------------------------------------

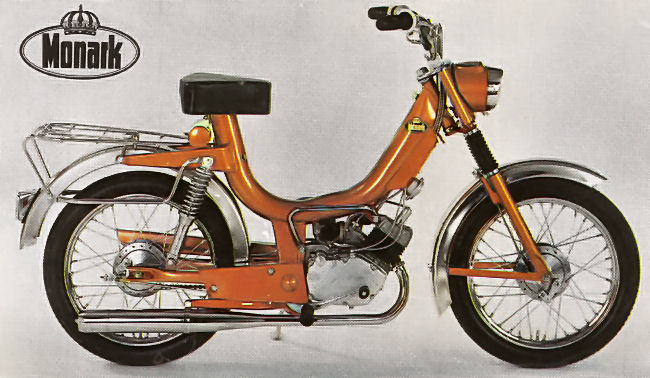

Första Compact modellen -  1247

1967   1247 Compact 2-växlad Hand Husqvarna med kick. En compact moped för stadstrafik. Tank i ramen och luftningsskruv. Teleskopfjädring fram och swinggaffel med dämpare bak. Baklykta i blankmetall med sidoprismor och utan bromsljus. Ingen hastighetsmätare. Kromade ram/motorbågar och stag under pakethållaren. Fälg: Gamla måttet 20", nya måttet är 15" fälg.
Verktygskassett/rulle av lackerad metall.
Extra tillbehör: Vindskydd och hastighetsmätare.
Lack: Metallblå

1968   1247 lika föregående årsmodell.
Lack: Metallblå, Guldorange

Till Compact 1247 försäljningsbroschyr -67, broschyr -68
Sprängskiss motor: Husqvarna

----------------------------------------------------------------------------------------------------

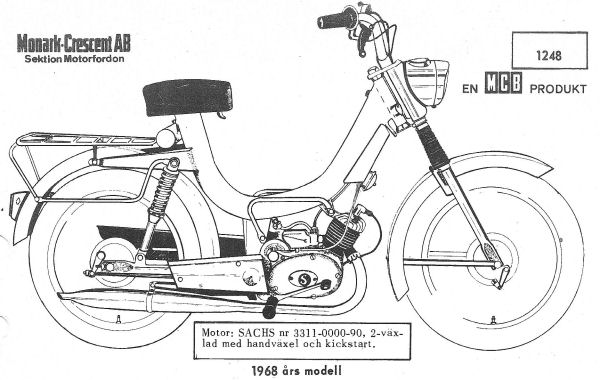

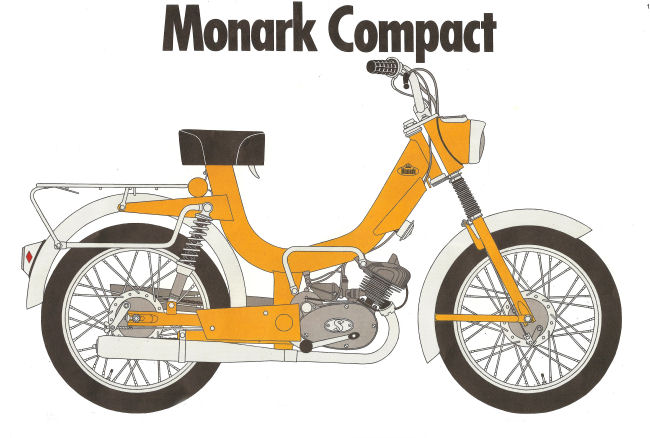

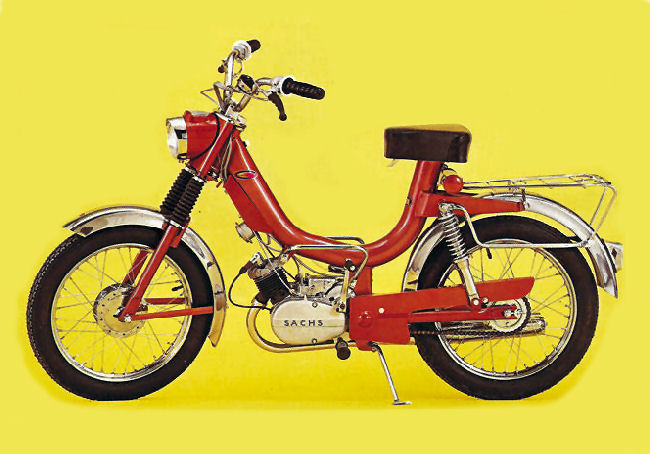

Compact 1248




1969-1980 (ev fr.t -83) 1248 Compact 2-växlad Hand Sachs med kick. Modellen fanns som Crescent, Monark och Maraton. Teleskopfjädring fram och swinggaffel med dämpare utav spiral/fjädermodell bak. Baklyktan fortfarande i blankmetall med sidoprismor och utan bromsljus.  Fälg: Gamla måttet 20", nya måttet är 15" fälg.

Verktygskassett/rulle av lackerad metall fram till 1975 då den byts ut mot verktygsrulle i svart nylon.

1975 tillkommer även Bultlåset monterat på svingen s.k svinglås.
1976 bytt baklampan ut mot modell i plast se Compact 1252.

Extra tillbehör: Hastighetsmätare, vindskydd och störtbåge.
Benkåpa- frontskydd kunde köpas till fr.o.m. 1970.

Modellen finns med i reservdelskatalog fr.o.m 1968, men marknadsförs som nyhet i Försäljningsbroschyrer 1969.

Lack 1969: Metallblå, Guldorange
Lack 1970: Metallblå, Bahamagul och Guldorange
Lack 1971: Bahamasgult Siljablå. Manadarin
Lack 1972: Bahamasgult, Siljablå Mandarin, Ljusröd
Lack 1973: Siljablå Mandarin, Ljusröd
Lack 1974-75: Siljablå, Ljusröd
Lack 1976-77: Klarbärsrött, Silverblått
Lack 1978-80: Silverblått, Klarbärsrött, Guldbrun, Kristallblå (osäker om alla 4 lacker fanns som alt. under samtliga 3 år)

Till Compact 1248 försäljningsbroschyr: -69, -70, -71, -72, -73, -74, -75, -76 se fler under kat. brochyrer
Sprängskiss motor: Sachs 50/2 ks
Rep. handbok: 2-växlad Sachs
----------------------------------------------------------------------------------------------------

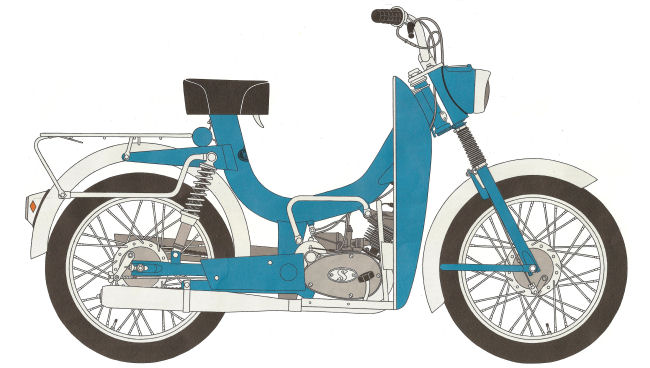

Skoter Compacten 1240

1970-1972   1240 Compact m. benkåpa 2-växlad Hand Sachs med kick. Modellen fanns som Crescent, Monark och Maraton. Ben/stänkskydd med fotplattor. Förkromade stag från fotplattor till cylinderfästet. Fälg: Gamla måttet 20", nya måttet är 15" fälg. I övrigt lika modell 1248
1970-71: Grimeca nav, 1972: Leleu nav.

Extra tillbehör: Hastighetsmätare
Lack 1970: Metallblå
Lack 1971-72: Bahamasgul, Siljablå

Till Compact 1240 försäljningsbroschyr: -70, -71, -72
Sprängskiss motor: Sachs 50/2 ks
Rep. handbok: 2-växlad Sachs
----------------------------------------------------------------------------------------------------

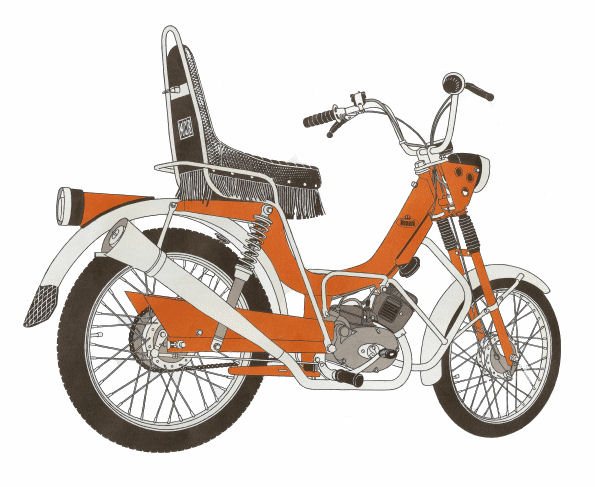

Sveriges enda fabriksbyggda Custom-bike. Compact 50cs

1971    CS 1250 Compact 3-växlad fläktkyld Fot Sachs. Modellen såldes även in på -72. Custom compact med franslimpa och ryggstöd. Bakljus av rakettyp. Bakhjul: enligt gamla måttet 21" (däck 21x2,75). Nya måttet 17" x2,75, framhjul 16" (däck 16x2,00). Rostfria skärmar, uppdraget avgassystem med konad avgastratt. Fjäderdämpare, lykthållare och lykthus av Toppermodell. Hastighetsmätare. Kromade skärmar och stag. Lackerad kedje- och sidoskydd av 50ss modell. Extra högt och brett styre.
Extra tillbehör: störtbåge.
Lack: Mandarin, Siljablå.

Till Compact CS 1250 försäljningsbroschyr: -72
Sprängskiss motor: Sachs 50/3 LFS
Rep. handbok: se sprängskisser

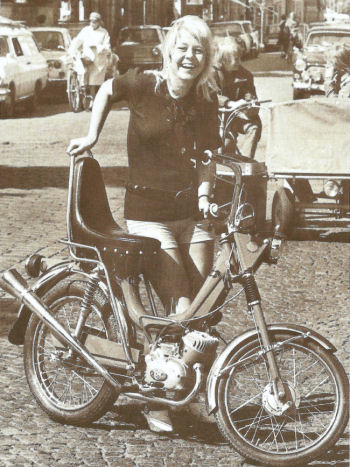

Sveriges enda fabriksbyggda Costum-bike

En helt ny sportmoped med detaljer man tidigare fått pyssla dit själv. Allt efter kraft och förmåga. Dessutom har den fördelen att vara typad från början. Körklar alltså! Den påminner lite lätt om maskiner i Easy Rider med sin High-back sadel och sitt Custom-styre. Baklyktan är också av Custom-typ. Störtbågen ingår inte som standard, men går att skaffa separat som reservdel.

50cs har en massa andra fördelar också

50 cs är 25% lättare än andra Sport mopeder. Vikt: 52kg. Det betyder naturligtvis att den är ax-snabb som få. Motorn är en fläktkyld 3 växlad Sachs. Det lilla framhjulet är ca 5 tum mindre än det grovmönstrade 21-tums bakhjulet. Tanken på 3 l är inbyggd i ramen och man kommer åt att tanka genom att lossa vingmuttern vid sadelbågen och fälla fram sadeln. Bärhandtaget är en annan praktisk finess.

50cs har teleskopgaffel fram och swingarm med stötdämpare bak. Både strålkastarna och hastighetsmätaren är lackerad i svart.

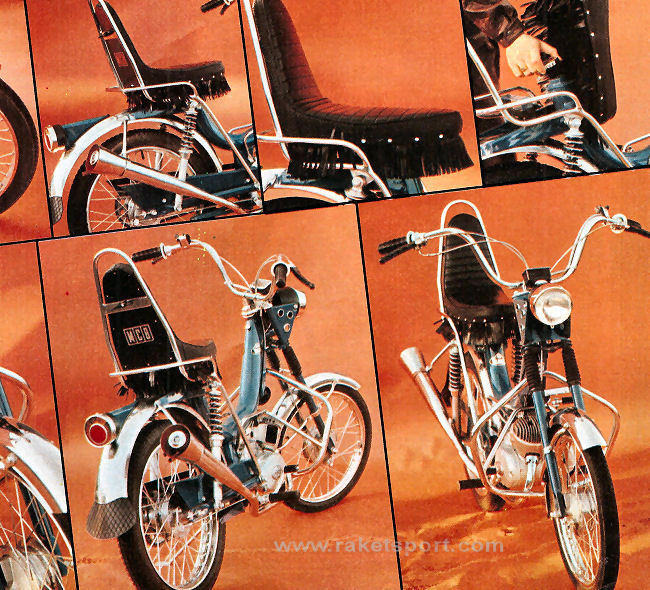

"Va nu då? En seriebyggd chopper!!!" Teknikens Värld 1971

----------------------------------------------------------------------------------------------------

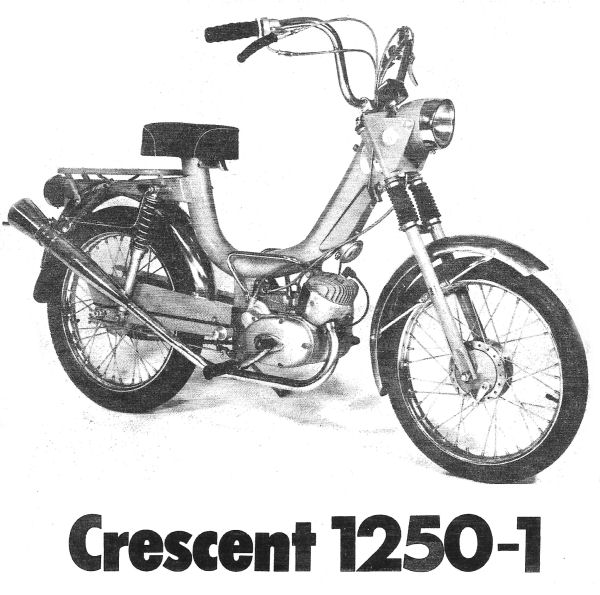

1250-1 - Custom Compacten med vanlig sadel



1971   1250-1 Lika modell 1250 CS, se ovan. Denna modell med standard Compact sadel och pakethållare av rak, smal modell (lika modell 1249). Modellen såldes även in på -72.
Extra tillbehör: störtbåge.
Lack: Mandarin, Siljablå.

1250-1 är identisk med 1250 cs på grund av att CS'n inte blev sådan stor hit som man trott och man valde därför att montera vanlig Compactsadel på endel av produktionen.

----------------------------------------------------------------------------------------------------

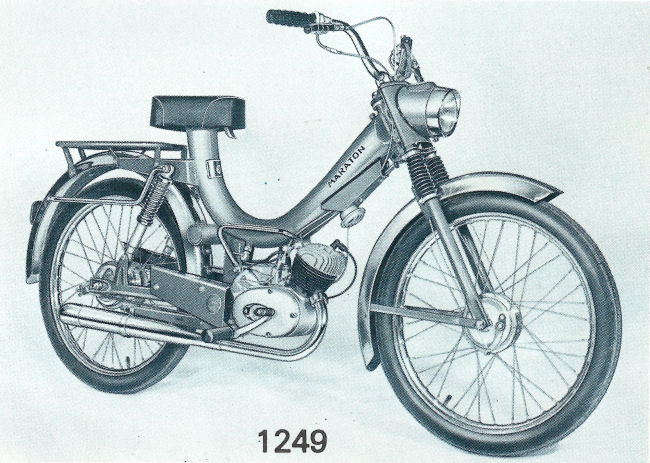

Compact 1249

1972   1249 Compact 2-växlad Hand Sachs med kick. Fanns som Crescent, Monark och Maraton.
Större hjul och längre ram som enligt reklamen gav ett härligt flyt främst på dåliga vägar, enligt gamla måttet 23" fälg (nya måttet 19"). Grövre ram, omkretsen är 2cm större än på vanliga Compacter. Nu smalare modell på svingskyddet. Lackerad pakethållare av kraftig "rak" modell. Lackerad verktygskassett av plåt fäst på bakskärm. Fästet för fjädring på swingen upphöjt. Skärmar i 18/8 rostfritt stål och kromade fälgar. Har dock sett exemplar med lackade fälgar.
Tankrymd: 3.7 liter.
Extra tillbehör: Vindskydd och hastighetsmätare.
Lack: Siljablå, Ljusröd.
Till Compact 1249 försäljningsbroschyr: -72
Sprängskiss motor: Sachs 50/2 ks
Rep. handbok: 2-växlad Sachs

----------------------------------------------------------------------------------------------------

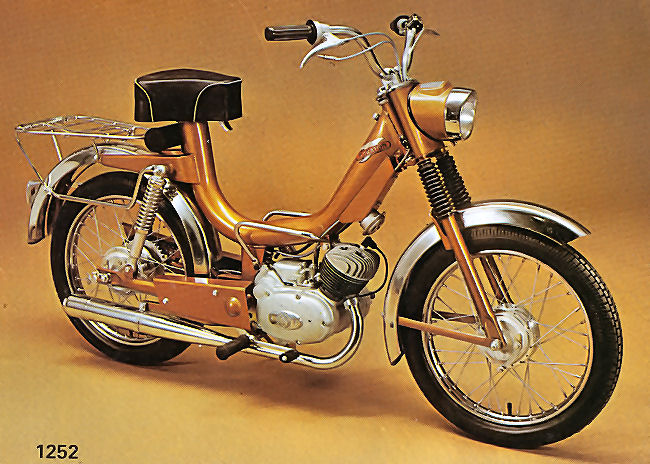

Compact 1252

1972-1974   1252 Compact 3-växlad Fot Sachs. Fartvindskyld. Modellen fanns som Crescent, Monark och Maraton. Teleskopfjädring fram och swinggaffel med dämpare utav spiral/fjädermodell bak. Baklyktan fortfarande i blankmetall med sidoprismor och utan bromsljus.  Fälg: Gamla måttet 20", nya måttet är 15" fälg. Monterad hastighetsmätare. Verktygskassett/rulle av lackerad metall.

Modell 1252 finns redovisad i reservdelkatalog fr.o.m 1972, men finns inte med i försäljningsbroschyrer förrän 1973. Troligen tillverkad sent under året 1972.

Extra tillbehör: störtbåge och vindskydd
Lack: Metallblå, Guldorange, Bahamasgul
Lack 1973-74: Bärnsten
----------------------------------------------------------------------------------------------------

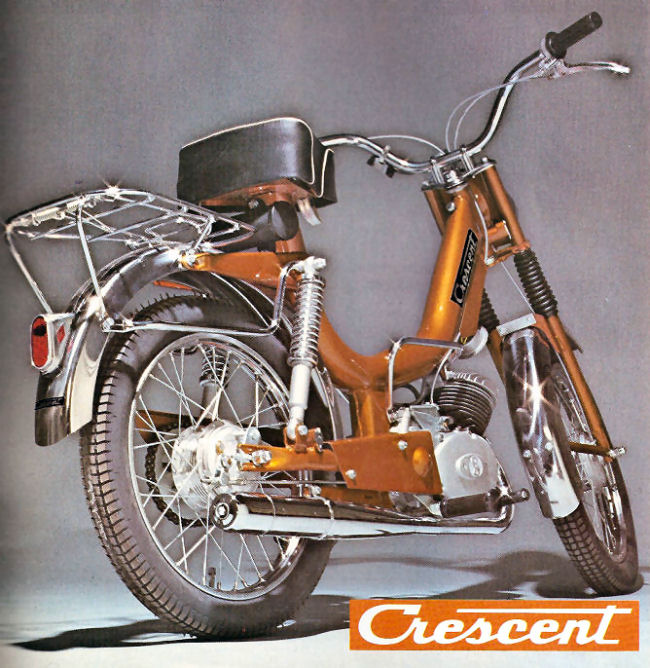

1975   1252 3-växlad Fot Sachs. Fartvindskyld. Svinglås i övrigt lika föregående årsmodell.
Lack: Bärnsten
----------------------------------------------------------------------------------------------------

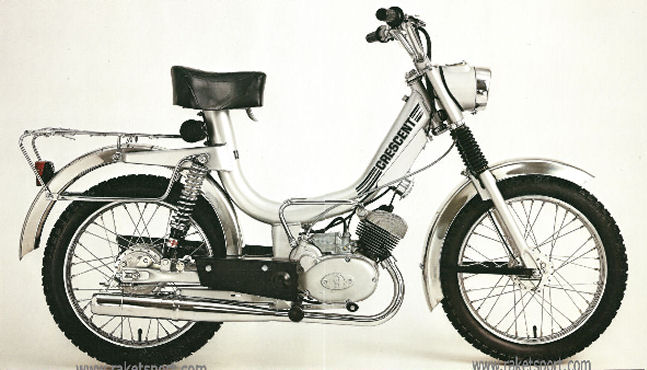

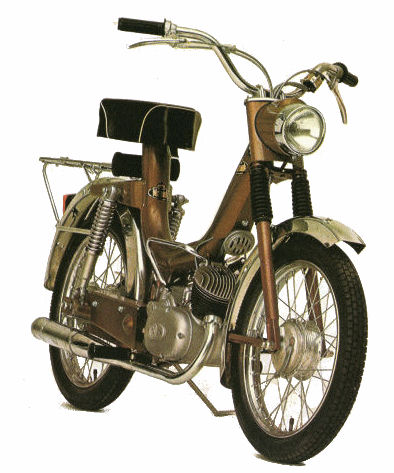

1976-1983   1252 3-växlad Fot Sachs. Fartvindskyld. Modellen fanns som Crescent, Monark och Maraton. Ny baklykta av svart plast och verktygskassett i svart nylon. I övrigt lika 1975 årsmodell.
Lack 1976: Bärnsten, Guldbrun
Lack 1977: Guldbrun, silvermetallic nr.95.
Lack 1978: Guldbrun, Kristallblå, Rubinröd
Lack 1979-80: Smaragdgrön, Guldbrun, Rubinröd, (Silvermetallic nr.92 endast 1980).
Lack 1981: Smaragdgrön, Pärlemorsilver nr.96, Blå metallic nr.37
Lack 1982-1983: Lack okänd, troligen några detsamma som 1981.

Fr.o.m 1977 är hastighets och vägmätare monterade på den 3-växlade Compacten 1252.

Framnav Leleu 80mm i diameter Monterades fr.o.m tillv.nr: 207165
Framnav Leleu 100mm i diameter Monterades fr.o.m tillv.nr: 749236


----------------------------------------------------------------------------------------------------

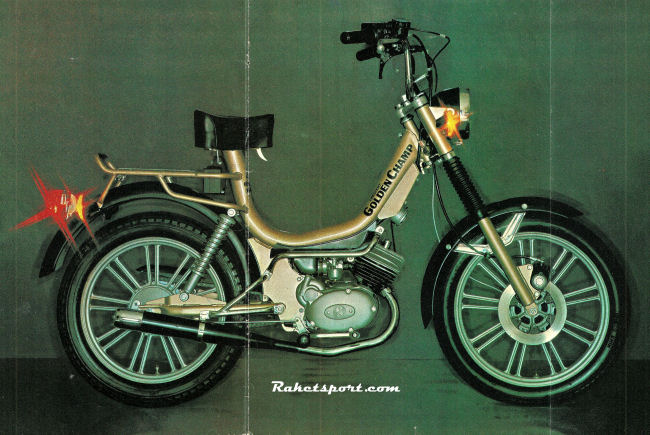

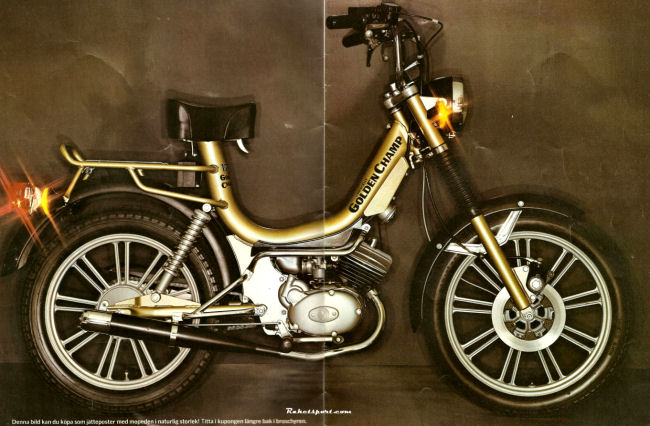

Golden Champ. Ingen vanlig moppe. En riktig maskin.

1977-1978   1255 Golden Champ 3-växlad Fot Sachs (50/3 BKFS med solfjädertopp). Ny design. Ram med kraftigare motorfäste och fast pakethållare. Nya motorbågar med "fotplattor" av svart plast.
Hjul: 17x2,75 fram och 16x3,25 bak med aluminiumfälgar. Skivbroms fram, trumbroms bak.
Svartlackerade skärmar och framlykta. Styrmonterad hastighetsmätare och ny baklykta (lika 1294 F50 1976-1977).
Sadel fanns med eller utan Crescentlogga bak.
Extra tillbehör: Blinkers sats.
Lack: Guldflake metallic.

Försäljningsbroschyr: Crescentmopeder 1977

----------------------------------------------------------------------------------------------------

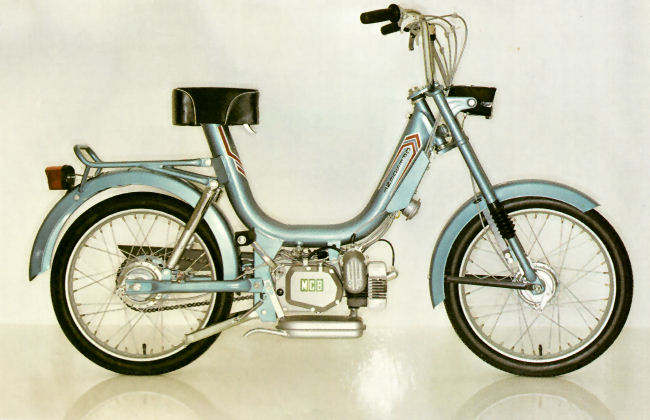

Och så "nästan" en Compact, MCB 1203



1977   1203 Automatmotor "MCB" Morini MO Gyromat med pedalstart. Compactram med rak, kraftig pakethållare. Teleskopfjädring fram och swinggaffel bak. Compactsadel och E-type (1293 -75) baklykta.
Centralstöd. Niox framlykta i svart plast. Fälg: 16". Däckdimension 16x2
Lack: Kristallblå



Källförteckning:

Bilder skannade från privatägda dokument, broschyrer m.m. från Nymans Bolagen & MCB.
Fakta hämtat från broschyrer och efterforskning i andra dokument. Text ej kopierad.

Ev. felaktigheter är enbart mina egna misstolkningar eller felskrivningar.
Kontakta mig om misstänkta felaktigheter påträffas.
