Tändinställning Sachs, Ilo & Husqvarna















 Sachs 50/2  Sachs 50/3   HVA 50cc E  ILO G50/V50 piano
 Fabrikat  Bosch 15+3+5  Bosch 15+3+5  Stefa K1 / E1  Stefa E2

 Bosch 15+3+5
 Förtändning  2-2,5 mm  1,5-2 mm  2-2,5 mm  2-2,5 mm
 Brytaravstånd  0,3-0,4 mm  0,35-0,45 mm  0,3-0,35 mm  0,3-0,4 mm
 Abrissavstånd
                 Stefa K1      7-11
                 Stefa E       9-11  9-12
                 Bosch    7-11  7-11    7-11

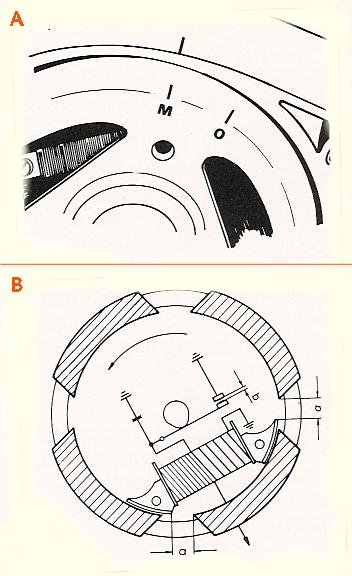

På svänghjulet finns två markeringar: O -passar mot streckmarkering på vevhuset när kolven står i övre dödläge. M - anger tändinställningen vid kolvens motsvarande läge under (före) övre dödpunkt.

Låt oss ställa in tändningen på ex. Sachs 50/3 som har brytaravståndet 0,34-0,45mm.

1. Brytaravståndet (b, bild B) inställes så att avståndet är 0,40+-0,05mm vid högsta läge på brytarnocken (kolv i övre dödpunkt).

2. Vrid svänghjulet så långt tillbaka mot varvriktningen tills markeringen M på svänghjulet kommer mitt för streckmarkeringen på vevhuset (bild A).

3. I detta läge måste kontakterna börja bryta. Är detta inte fallet, kan tändningspunkten korrigeras genom vridning av ankarplattan, vilket möjliggörs genom lägesslitsarna.

4. Om ankarplattan vrids mot svänghjulets riktning får du tidigare tändningsinställning, vridning i varvriktningen senare tändinställning.

5. Efter sådan inställning dras skruvarna på ankar plattan fast ordentligt.

6. Vid korrekt tändinställning ska fältbrytningsavståndet (a, bild B) ligga mellan 7-11 mm.
