Kopplingsjustering  Sachs motorer







JUSTERING AV KOPPLING

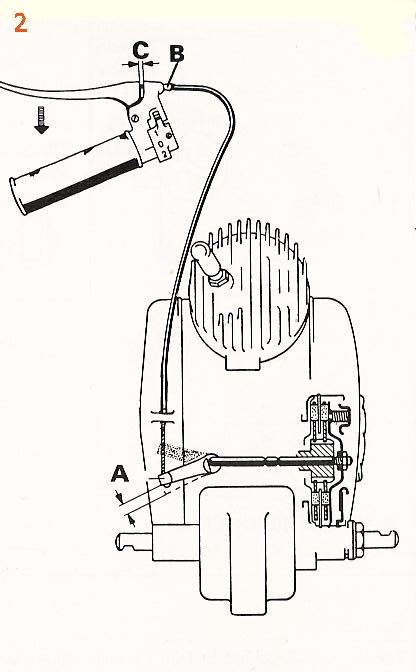

1. I kopplingshävarmen på motorns vänstra övre sida sitter kopplingswiren fastsatt. Haka av wiren från hävarmen A (bild 2). Kopplingshävarmen skall nu kunna röra sig c:a 10mm (wiren är frånkopplad).

2. Haka wiren på hävarmen, Kopplingswirens justerskruv inställes så, att vid kopplingshandtaget ett spel på c:a 1-3mm förefinnes (C bild 2).

3. Om lamellerna slits blir spelet mindre. Genom att vrida justerskruven åt höger ökas ånyo spelet vid handtaget.

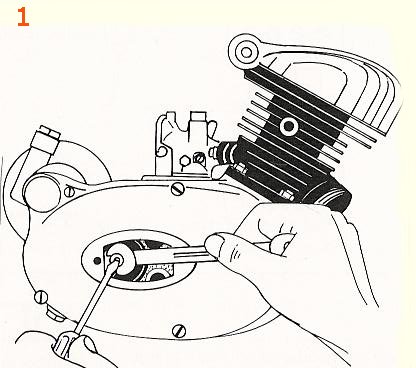

4. När justerskruven (se bild 1) är inskruvad så långt det går, måste justeringen utföras med en annan skruv, nämligen den som sitter under "S"-skylten på kopplingskåpan. Lossa kontramuttern och vrid därefter med en skruvmejsel justerskruven åt vänster om större spel önskas och åt höger om mindre spel önskas.
Kontrollera att hävarmen kan röra sig.
Drag fast kontramuttern ordentligt.
